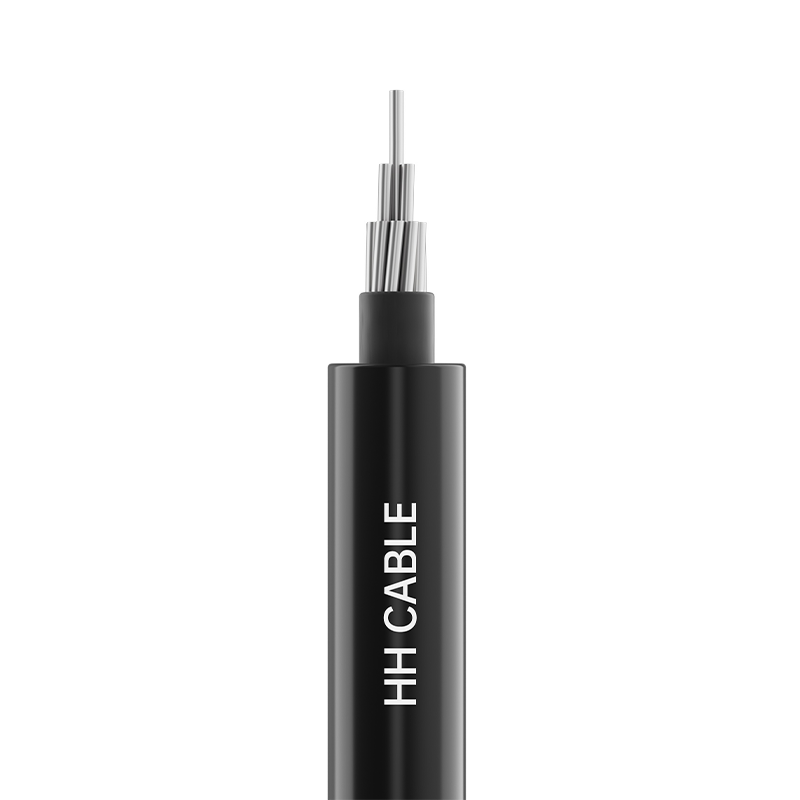

10kV överliggande isolerad kabel

Produktnamn: 10kV överliggande isolerad kabel

1-Implementeringsstandarder

GB/T14049-2008

2-Produktmodell

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, etc.

3- Spänningsnivå

10kV

4-Produktspecifikationer

Antal kärnor

Specifikation

Kopparledare

Ledare av aluminium eller aluminiumlegering

1

10 mm 2 ~ 400 mm 2

10 mm 2 ~ 400 mm 2

3

25 mm 2 ~ 400 mm 2

25 mm 2 ~ 400 mm 2

3 K (A) eller 3 K (B)

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

Anmärkning 1: K är den bärande tvinnade tråden. Enligt tekniska tekniska krav kan tvärsnittet som anges i tabellen väljas för att matcha motsvarande ledartvärsnitt.

När tornets spännvidd är större och ytterligare lagerkablar behövs, ingår inte sådana lagerkablar i kabelstrukturen

Anmärkning 2: (A) anger bärande tvinnad tråd av stål och (B) anger bärande tvinnad tråd av aluminiumlegering.

5- Kabelstrukturbeskrivning

Kabelstruktur

Materialbeskrivning

Konduktör

Rund komprimerad (koppar eller aluminium eller aluminiumlegering) ledare

Konduktör shield (if any)

Tvärbundna eller icke-tvärbundna halvledande material

Isolering

Väderbeständigt isoleringsmaterial av högdensitetspolyeten eller tvärbunden polyeten

Isolering shield (if any)

Tvärbundet avdragbart halvledande material

6-Isoleringsidentifiering

Isolering coloring identification:

Isoleringsfärgen är svart eller naturlig. Fassekvensen för kabelisoleringen med tre kärnor identifieras av åsar, dvs fas A har en ås, fas B har två åsar, fas C har tre åsar, etc., eller enligt kundens krav. Den neutrala kärnan är märkt med en annan märkningsmetod än ovan.

7-Särskilda prestandakrav

Väderbeständighet, UV-beständighet, etc.

8- Kabelapplikationsegenskaper

8.1 Den maximala tillåtna långtidsmärktemperaturen för kabelledaren under normal drift:

Högdensitetspolyeten: 75°C; tvärbunden polyeten: 90°C.

8.2 Den maximalt tillåtna temperaturen för kabelledaren under kortslutning (varaktighet inte överstiger 5 sekunder) är: högdensitetspolyetenisolering: 150°C; tvärbunden polyetenisolering: 250°C.

8.3 Kabelinstallationens temperatur bör inte vara lägre än -20 ℃

8.4 Minsta böjradie för kabelinstallation:

Enkeltrådig kabel: inte mindre än 20 gånger kabelns ytterdiameter;

Flertrådig kabel: inte mindre än 15 gånger kabelns ytterdiameter.

8,510kV luftisolerade kablar används i stor utsträckning i stads- och landsbygdsbyggande av elnät och uppgraderingar för att ersätta traditionella nakna ledare, minska risken för elektriska stötar, förbättra säkerheten, möta urbana försköningsbehov, undvika inverkan av kala ledare på landskapet och uppnå effekten av "osynligt elnät".

8.5.1 Vid installation av lätta och tunnisolerade kablar ovanför bör ett visst avstånd från träd hållas. När kablarna är i drift tillåts endast kortvarig kontakt mellan kablarna och träden.

8.5.2 Vid installation av naturligt isolerade kablar ovanför bör ett visst avstånd från träd hållas. När kablarna är i drift tillåts frekvent kontakt mellan kablarna och träden.

8.5.3 De återstående 10kV luftisolerade kablarna ska installeras på fasta överliggande platser. Ett visst avstånd från träd ska hållas under installationen. Frekvent kontakt mellan kablar och träd är tillåten under drift. Dessutom ska mjuk kopparkärna överliggande kablar användas som transformatornedledning.
