IndustrikablarTillverkare

Industrikablar vi tillverkar

Vår Industrial Cables-familj är uppbyggd kring fasta och flexibla installationer i fabriker, transformatorstationer, vattenreningsverk, verktygsmaskiner och processskidar. Varje konstruktion definieras av spänningsnivå, isoleringsmaterial, skärmningstyp, kärnantal och mantelblandning, så samma ledarstorlek kan levereras i flera prestandagrader.

Applikation passar över industriella system

Valet av industrikablar börjar med signalen eller strömförsörjningen och går sedan över till miljön. En kabel som bär 4–20mA från en trycktransmitter har andra skärmnings- och kapacitanskrav än en 61-ledare förreglingskabel i en motorstyrcentral. Vi matchar konstruktionen till slingan istället för att tillhandahålla en generisk typ för varje panel.

• Processautomation: instrumentkablar mellan fältsensorer, kopplingsdosor och DCS/PLC-skåp.
• Motorstyrning: XLPE eller PVC styrkablar för kontaktor, relä och indikeringskretsar.
• Drivsystem och växelriktare: 1kV kraftkablar med variabel frekvens med låg överföringsimpedans.
• Högtemperaturzoner: silikon- eller fluorplastisolerade dator- och instrumentkablar klassade till 180°C eller 200°C ledartemperatur.
• Utomhus och nedgrävda rutter: armerade eller UV-beständiga mantlade styrkablar för kabelgravar och direkt nedgrävning.

Konstruktionsalternativ och kritiska specifikationer

Varje industrikabel vi citerar definieras av en konstruktionstabell. Tabellen nedan sammanfattar de viktigaste variablerna som vi bekräftar innan produktionen, med hjälp av de standardkonfigurationer som publicerats för våra kontroll- och instrumentområden.

Signalintegritet och skärmningsdesign

För instrumentering och datorkablar är skärmning skillnaden mellan en stabil avläsning och en fluktuerande. Vi bygger folieskärmar för högfrekvent buller, flätade kopparskärmar där flexibilitet och mekanisk robusthet behövs och kompositfolie-plus-flätkonstruktioner för de mest krävande EMC-miljöerna. Dräneringsledningar medföljer så att skärmen kan jordas i paneländen.

Tvinnade par, triader och star-quad-grupper minskar magnetisk upptagning. Där ström- och signalledare delar en kabel, separerar vi dem för att begränsa ömsesidig induktion. Dessa val görs i offertskedet, eftersom det inte är praktiskt att byta skärmtyp efter produktion.

Temperatur-, installations- och miljögränser

Märkledartemperaturen beror på isolering: PVC, PE och halogenfri polyolefin 70°C; XLPE 90°C; silikongummi 180°C; fluorplast 200°C. Tillåten kortslutning för XLPE-styrkablar är 250°C i upp till fem sekunder. Installationstemperaturen bör inte vara under 0°C för standardblandningar, eller under -20°C för hög- och lågtemperaturbeständiga instrumentkablar.

• Böjningsradie: 6× ytterdiameter för flexibla eller icke armerade flätade kablar; 8× för obepansrade styva styrkablar; 12× för bepansrade eller metallskyddade konstruktioner.
• Routing: separera ström- och signalkablar, bibehåll brickavstånd och jordskärmar i ena änden om inte systemdesignen kräver annat.
• Miljö: UV-beständiga jackor för löprundor utomhus, armering för direkt nedgrävning och oljebeständiga höljen för interiörer i verktygsmaskiner.

Kvalitetskontroll och acceptans

Henghui Cable driver två produktionsanläggningar och nio verkstäder med ett MES-system som täcker vägen från råmaterial till färdig rulle. Våra system för kvalitetsledning, miljöledning och arbetsmiljö är certifierade, och vårt sortiment av solcellskabel har TÜV Rheinland, CE och EAC-certifiering. För industrikablar omfattar rutinmässiga fabrikstester ledarresistans, isolationsresistans, högspänningsmotstånd och dimensionskontroller; brandbeständiga och halogenfria kvaliteter verifieras mot relevanta prestandakrav.

Godkännandedokumentation kan innefatta testrapporter, intyg om överensstämmelse och rulllängdsregister. Om ett projekt specificerar tredje parts inspektion eller vittnesprovning, samordnar vi inspektionsschemat med kundens representant före leverans.

Relaterade kabelfamiljer för kompletta projekt

Industrikablar sitter ofta bredvid andra kretsar i samma anläggning. Vi levererar hela uppsättningen så att isoleringssystem, mantelblandningar och dokumentation förblir konsekventa över hela projektet.

• Power Grid Transmission & Transformation Kablar — 1,8–3kV, 6–35kV och 66–110kV XLPE-strömkablar för transformatorstation och mataranslutningar.
• Järnvägs- och transitkablar — Halogenfria, rökfattiga konstruktioner för tunnlar, stationer och rullande materiel.
• Infrastruktur & konstruktionskablar — Fasta ledningar, PVC-isolerade ledningar och sladdar för byggnader och anläggningar.
• Nya energikablar — solcellskablar och relaterade DC-kablar för produktion och lagringssystem.

Information vi använder för att konfigurera din lösning

För att förbereda ett korrekt förslag till industrikablar behöver vi arbetspunkten och installationsvillkoren. Checklistan nedan återspeglar de data som våra ingenjörer granskar innan de utfärdar en offert och produktionsritning.

• Kretsfunktion: styrning, signal, instrumentering, drivning eller kraftfördelning.
• Spänningsnivå: 300/500V, 450/750V eller 1kV.
• Ledarstorlek och antal kärnor: tvärsnitt i mm² och antal kärnor, par eller triader.
• Isolering och mantelmaterial: PVC, PE, XLPE, halogenfri, silikon eller fluorplast.
• Skärmning och pansar: folie, fläta, komposit, ståltejp eller ståltråd.
• Speciell prestanda: flamskyddskvalitet, brandbeständighet, låg rökhalogenfri, termit-/gnagarsäker, UV- eller oljebeständighet.
• Installationsmiljö: inomhus, utomhus, nedgrävd, bricka, ledning, omgivningstemperatur och kemikalieexponering.
• Kvantitet och leverans: totala meter, rullens längd, destinationsport och önskat leveransfönster.
• Dokumentation: testrapporter, certifikat, packlista och eventuella krav på tredjepartsinspektioner.

Skicka dessa uppgifter med din förfrågan så bekräftar vi modell, konstruktion och ledtid. Skräddarsydda kärnor, färger, längder och mantelblandningar kan tillverkas från ritningar eller prover.

Vanliga frågor

Vad är skillnaden mellan styrkablar och instrumentkablar?

Styrkablar bär omkopplings- och förreglingssignaler vid 450/750V och är byggda för mekanisk robusthet, ofta med många kärnor. Instrumentkablar bär analoga eller digitala signaler på låg nivå vid 300/500V och prioriterar låg kapacitans, hög isolationsresistans och effektiv skärmning för att skydda mätnoggrannheten.

Kan du leverera kablar för frekvensomriktare?

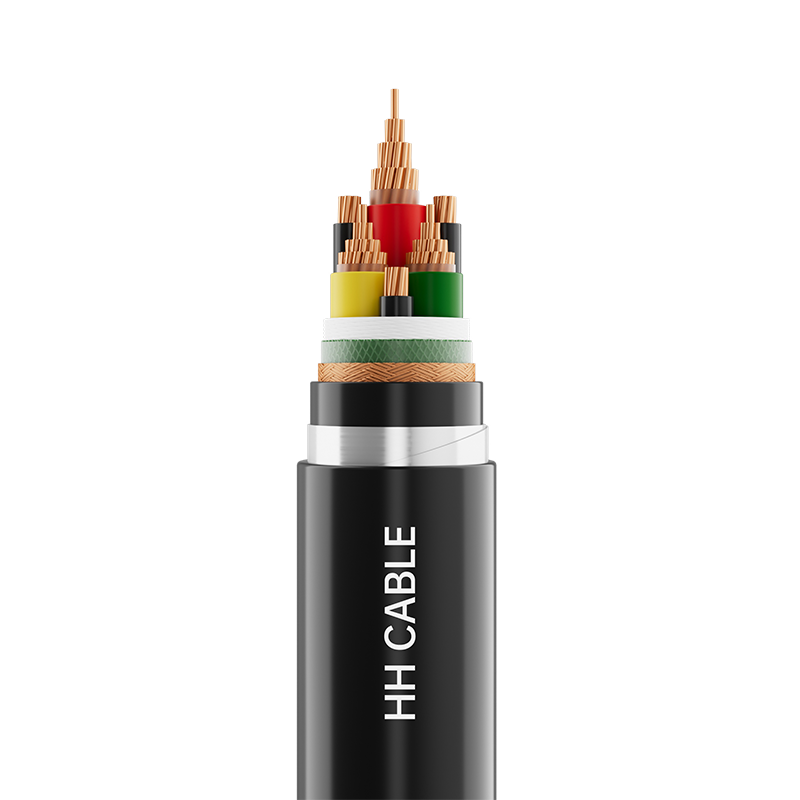

Ja. Vår 1kV strömkabel med variabel frekvens är designad med symmetrisk konstruktion och skärmning för att begränsa common-mode brus och spänningsspikar mellan växelriktare och motor. Vi bekräftar frekvensomriktarens klassificering, kabellängd och dragningsmetod innan vi väljer skärm- och ledarklass.

Vilket temperaturområde täcker dina industrikablar?

Standardkablar av PVC, PE och halogenfria polyolefiner är klassade till 70°C ledartemperatur; XLPE styrkablar till 90°C. För högtemperaturzoner levererar vi silikongummiisolerade kablar klassade till 180°C och fluorplastisolerade kablar klassade till 200°C, med installationstemperaturer ner till -20°C.

Tillverkar du anpassade kärnantalet och mantelfärger?

Vi tillverkar både standard och kundanpassade industrikablar. Kärnantal från 2 till 61, icke-standardiserade tvärsnitt, specifika färgsekvenser, tryckta texter och alternativa mantelblandningar kan produceras enligt kundens ritningar eller prover.

Vilken information behövs för en korrekt offert?

Ange modell eller konstruktion, spänningsnivå, ledarstorlek, kärnantal, isolerings- och mantelmaterial, krav på skärmning eller pansar, speciella prestandabehov, kvantitet, rullelängd och leveransdestination. Med dessa uppgifter bekräftar vi bygget och lämnar en offert.

Hur packas och levereras industrikablar?

Kablar levereras på rullar av trä eller stål med längd- och trummarkeringar, skyddade för sjöfrakt. Leveranstiden för standard industrikablar är vanligtvis cirka 7 till 10 dagar efter bekräftelse, beroende på kvantitet och materialtillgänglighet.
