450-750V tvärbunden polyetenisolerad kontrollkabel

Produktnamn: 450-750V tvärbunden polyetenisolerad styrkabel

1-Implementeringsstandarder

GB/T9330-2020

2-Produktmodell

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, etc.

3- Spänningsnivå

450/750V

4-Produktspecifikationer

rutnät

Modell

Ledarens nominella tvärsnitt mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Antal kärnor

KYJV , KYJVP och andra serier

—

2–61

2–19

2-10

KYJV P2, KYJVP3, KYJVP4 och andra serier

—

4–61

4–19

4-10

KYJV22 , KYJVP2-22, KYJYP2-23 och andra serier

—

7–61

4–61

4–19

4-10

KYJV32 , KYJY33 och andra serier

—

19–61

7–61

4–19

4-10

KYJVR, KYJYR och andra serier

2–61

—

—

—

KYJVRP, KYJYRP och andra serier

2–61

2–48

—

—

—

Obs: 1. Specifikationerna för flamskyddade kablar, halogenfria flamskyddskablar med låg rökhalt, brandsäkra kablar och deras kombinerade kablar är desamma som för motsvarande modeller som nämns ovan.

2. De rekommenderade kärnnummerserierna är: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 och 61 kärnor.

5- Kabelstrukturbeskrivning

Kabelstruktur

Materialbeskrivning

Konduktör

Klass 1 solid kopparledare eller Klass 2 rundtrådig kopparledare eller Klass 5 mjuk kopparledare

Brandbeständigt lager (om något)

Glimmertejp

Isolering

Tvärbundet polyetenisoleringsmaterial

Fyllning

Icke-hygroskopisk polypropen retikulerad fyllnadsrep

Kabellindningstejp

Fibertyg eller polyestertejp

Metallskärmning

Koppartrådsflätning eller (koppartejp eller kopparplasttejp eller aluminiumplasttejp) omslag

Foder (om någon)

Präglat tejp av polypropen eller (polyvinylklorid eller polyeten eller halogenfritt lågrökande flamskydd) mantelmaterial

Isoleringshylsa (om någon)

PVC eller polyeten eller halogenfritt lågrök flamskyddande mantelmaterial

Pansar (om någon)

Galvaniserat stålband eller galvaniserat ståltråd

Ytterhölje

PVC eller polyeten eller halogenfritt lågrök flamskyddande mantelmaterial

6-tråds kärnidentifiering

6.1 Identifiering av isoleringsfärg:

6.1.1 När färgad isolering används för identifiering av isolerade trådkärnor, får varje isolerad trådkärna endast använda en färg, förutom den grön/gula kombinationsfärgen.

6.1.2 Färgerna på isoleringskärnorna för flertrådskabel kan inte vara gröna och gula, vilket inte är kombinerade färger.

6.1.2 För gröna/gula isolerade trådkärnor ska en färg täcka minst 30 % och inte mer än 70 % av ytan på den isolerade trådkärnan, och den andra färgen ska täcka resten och vara konsekvent genomgående.

6.1.4 Det föredragna färgspektrumet för isoleringsfärgning av kablar med fem kärnor eller färre är följande:

2 kärnor: inget föredraget färgspektrum; 3 kärnor: grön/gul, blå, brun eller blå, svart, brun;

4 kärnor: grön/gul, blå, svart, brun eller blå, svart, brun, grå eller orange;

5-kärnig: grön/gul, blå, svart, brun, grå eller orange, eller blå, svart, brun, grå, orange eller andra olika färger.

6.1.5 När det finns särskilda krav på kromatografi kan utbuds- och efterfrågeparterna förhandla och bestämma enligt kundens önskemål.

6.2 Isolering digital identifiering:

6.2.1 Kablar med sju eller fler kärnor ska identifieras med siffror. Isoleringen ska vara av samma färg och placerad numeriskt från det inre skiktet till det yttre skiktet i naturlig ordning med början på den isolerade kärnan nr 1 (svart isolering med vit bokstäver rekommenderas), förutom den grön/gula isolerade kärnan (om sådan finns).

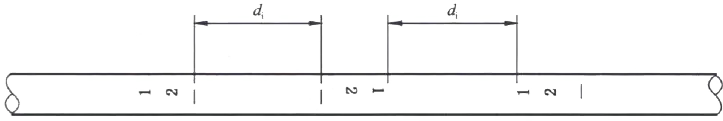

6.2.2 När tecknet består av ett enda nummer ska en horisontell linje läggas till under numret. När tecknet består av två siffror ska de placeras vertikalt och en horisontell linje ska läggas under det senare numret. Intervallet di mellan två intilliggande grupper av siffror bör inte vara större än 50 mm. Arrangemanget av de digitala identifieringsskyltarna visas i figuren nedan:

7-Höljefärg

Svart eller enligt kundens krav

8-Särskilda prestandakrav

Flamskyddsmedel A/B/C-klass, låg rök- och halogenfri, termitsäker, gnagarsäker, UV-beständig, lågtemperaturbeständig, mineraloljebeständig, etc.

9- Kabelapplikationsegenskaper

9.1 Den maximala tillåtna långtidsmärktemperaturen för kabelledaren under normal drift är 90°C.

9.2 Den högsta tillåtna temperaturen för kabelledaren under kortslutning (varaktighet inte överstiger 5 sekunder) är 250 ℃.

9.3 Kabelinstallationstemperaturen bör inte vara lägre än 0 ℃

9.4 Minsta böjradie för kabelinstallation:

9.4.1 Mjuk strukturkabel:

Böjradien ska inte vara mindre än 6 gånger kabelns ytterdiameter.

9.4.2 Opansrade kablar:

Böjradien ska inte vara mindre än 8 gånger kabelns ytterdiameter.

9.4.3 Armerade och metallskärmade kablar:

Böjradien ska inte vara mindre än 12 gånger kabelns ytterdiameter.

9.5 Denna kabel används ofta i styr-, signalöverförings-, övervaknings- och skyddskretssystem med märkspänning på 450/750V och lägre för att säkerställa säker, stabil och effektiv drift av elektriska system. Den kan installeras fast och användas inomhus, utomhus, r direkt nedgrävd i kabelrör och kabelgravar
