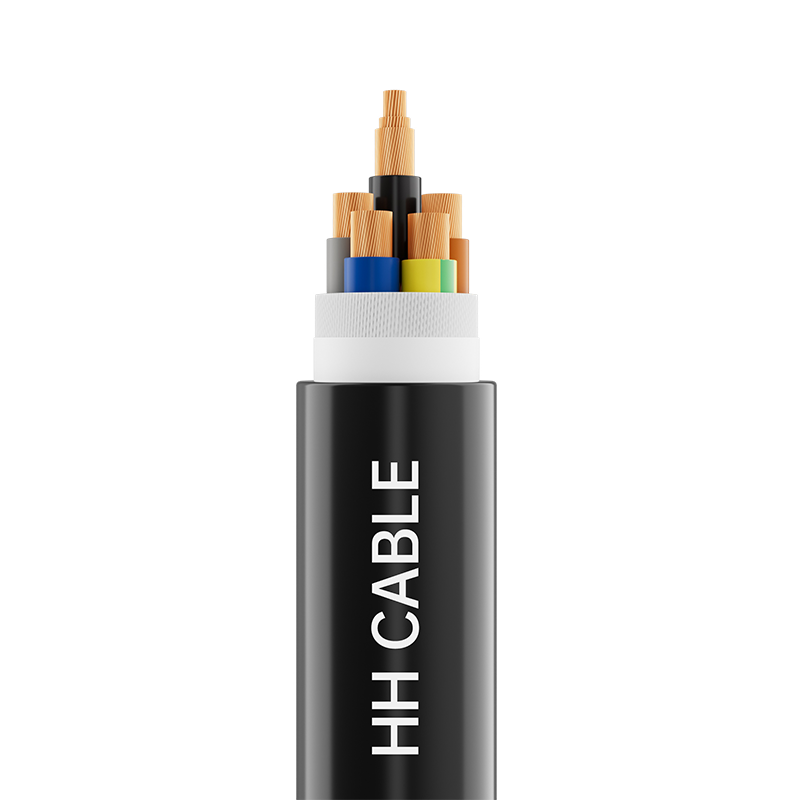

Miljövänliga ledningar och kablar för fast ledning på 450-750V och lägre

Produktnamn: Miljövänliga ledningar och kablar för fast ledning på 450-750V och lägre

1-Implementeringsstandarder

Q/320282DJD006-2021

2-Produktmodellll

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, etc.

3- Spänningsnivå

450/750V, 300/500V, 300/300V

4-Specifikationskategori

Spänningsnivå

model

Specifikation

450/750V

WDZ-BYJ, WDZ-BY, etc.

1,5 mm 2 ~ 400 mm 2

WDZ-BYJR, WDZ-BYR, etc.

1,5 mm 2 ~ 240 mm 2

WDZ-RYJ, WDZ-RY, etc.

1,5 mm 2 ~ 240 mm 2

300/500V

WDZ-BYJ, WDZ-BY, etc.

0,5 mm 2 ~ 1,0 mm 2

WDZ-RY, WDZ-RY, etc.

0,5 mm 2 ~ 1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY, etc.

0,75 mm2–10 mm2

Spänningsnivå

model

Antal kärnor

Specifikation

300/500V

WDZ-RYJYJB, WDZ-RYYB, etc.

2

0,75 mm 2 ~ 1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY, etc.

2-5

0,75 mm 2 ~ 2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP, etc.

2

0,5 mm 2 ~ 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS, etc.

2

0,5 mm 2 ~ 6 mm 2

5- Kabelstrukturbeskrivning

Kabelstruktur

Materialbeskrivning

Konduktör

Klass 1 solid kopparledare eller Klass 2 rundtrådig kopparledare eller Klass 5 mjuk kopparledare

Eldfast lager (om något)

Glimmertejp

Isolering

Tvärbunden polyeten eller polyolefin eller tvärbunden polyolefinisoleringsmaterial

Fyllning (om någon)

Icke-hygroskopiskt fyllningsrep av polypropennät

Kabelomslutningstejp (om någon)

Låg rök noll halogen tejp eller glasfiber tejp eller polyester tejp

Metallskärmning (om någon)

Koppartrådsfläta

Ytterhölje (om någon)

Polyolefin eller tvärbundet polyolefinhöljematerial

6-tråds kärnidentifiering

6.1 Identifiering av isoleringsfärg:

6.1.1 När färgad isolering används för identifiering av isolerade trådkärnor, får varje isolerad trådkärna endast använda en färg, förutom den grön/gula kombinationsfärgen.

6.1.2 Färgerna på isoleringskärnorna för flertrådskabel kan inte vara gröna och gula, vilket inte är kombinerade färger.

6.1.2 För gröna/gula isolerade trådkärnor ska en färg täcka minst 30 % och inte mer än 70 % av ytan på den isolerade trådkärnan, och den andra färgen ska täcka resten och vara konsekvent genomgående.

6.1.4 Den föredraget färgspektrum för isoleringsfärgning av kablar med fem kärnor eller färre är följande:

1 kärna och 2 kärnor: ingen preferens för färgspektrum;

3 kärnor: grön/gul, blå, brun eller brun, svart, grå;

4 kärnor: grön/gul, brun, svart, grå eller blå, brun, svart, grå;

5-kärnig: grön/gul, blå, brun, svart, grå eller blå, brun, svart, grå, svart.

6.1.5 När det finns särskilda krav på kromatografi kan utbuds- och efterfrågeparterna förhandla och bestämma enligt kundens önskemål.

6.2 Isolering digital identifiering:

6.2.1 Isoleringskärnorna för kablar med fler än två ledare kan också identifieras med siffror. Isoleringen bör vara av samma färg och ordnas i naturlig ordning från det inre skiktet till det yttre skiktet med början på isoleringskärnan nr 1 (det rekommenderas att trycka vita siffror på svart isolering), förutom den grön/gula isoleringskärnan (om sådan finns).

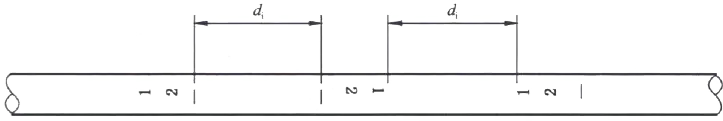

6.2.2 När tecknet består av ett enda nummer ska en horisontell linje läggas till under numret. När tecknet består av två siffror ska de placeras vertikalt och en horisontell linje ska läggas under det senare numret. Intervallet di mellan två intilliggande grupper av siffror bör inte vara större än 50 mm. Arrangemanget av de digitala identifieringsskyltarna visas i figuren nedan:

7-Höljefärg

Svart eller enligt kundens krav

8-Särskilda prestandakrav

Flamskyddande A/B/C-klass, brandbeständig, termitbeständig, gnagarbeständig, UV-beständig, lågtemperaturbeständig, mineraloljebeständig, etc.

9- Kabelapplikationsegenskaper

9.1 Den maximala tillåtna långtidsmärktemperaturen för kabelledaren under normal drift är: polyolefinisolering: 70°C; tvärbunden polyetenisolering eller tvärbunden polyolefinisolering: 90°C .

9.2 Den maximalt tillåtna temperaturen för kabelledaren under kortslutning (varaktighet inte överstiger 5 sekunder) är: polyolefin: 160°C; tvärbunden polyetenisolering eller tvärbunden polyolefinisolering: 250°C.

9.3 Kabelinstallationstemperaturen bör inte vara lägre än 0 ℃

9.4 Minsta böjradie för kabelinstallation:

Minsta böjradie för kablar med en ytterdiameter mindre än 25 mm: inte mindre än 4 gånger kabelns ytterdiameter;

Minsta böjradie för kablar med en ytterdiameter större än eller lika med 25 mm: inte mindre än 6 gånger kabelns ytterdiameter.

9.5 Denna serie specificerar miljövänliga ledningar och kablar för ledningar med en maximal spänning på 450/750V. De används ofta i områden med höga säkerhets- och miljökrav, såsom järnvägstransitering, flygplatser, höghus, köpcentra och sjukhus, för elektrisk belysning och interna ledningar, elektriska apparater, elektrisk utrustning, instrument och mätare, kontrollutrustning, elektronisk utrustning och automatiska enheter. Installationsmetoder inkluderar fasta ledningar, installation inomhus eller utomhus eller inbäddning i ledningar eller liknande slutna system.
