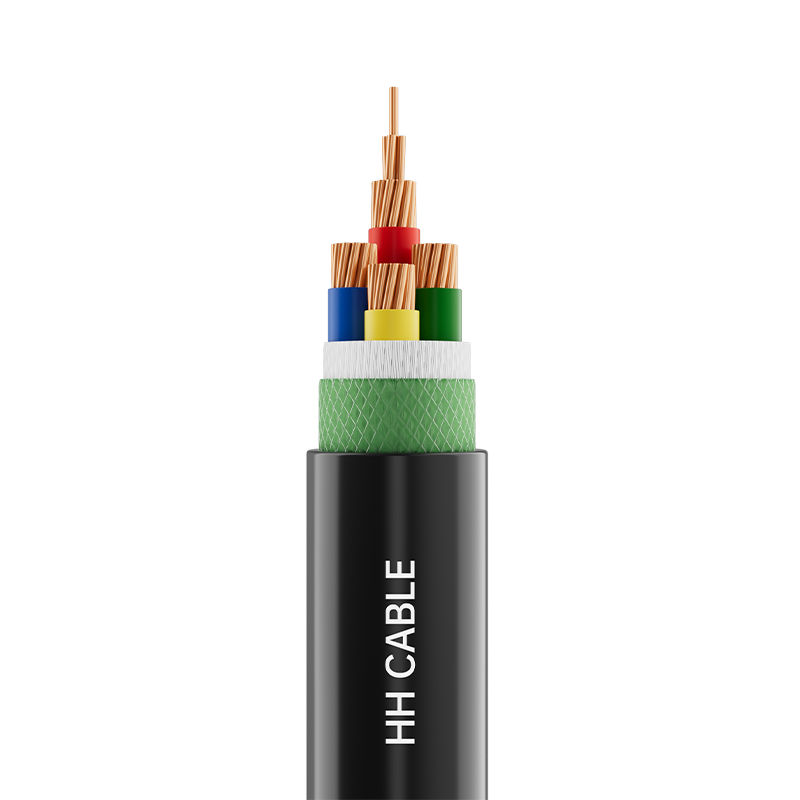

1,8-3kV och lägre PVC-isolerade strömkablar

Produktnamn: 1,8/3kV och lägre PVC-isolerade kraftkablar

1-Implementeringsstandarder

GB/T2706.1-2020

2-Produktmodell

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, etc.

3- Spänningsnivå

1,8/3kV, 0,6/1kV

4-Produktspecifikationer

Antal kärnor

Specifikation

Kopparledare

Ledare av aluminium eller aluminiumlegering

1-5

1,5 mm 2 ~ 630 mm 2

1,5 mm 2 ~ 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ~ 630 mm 2

6 mm 2 ~ 630 mm 2

5- Kabelstrukturbeskrivning

Kabelstruktur

Materialbeskrivning

Konduktör

Runda kompakterade eller icke-komprimerade (koppar eller aluminium eller aluminiumlegering) ledare, kopparledare - Klass 1, Klass 2, Klass 5; aluminiumledare - Klass 1, Klass 2

Brandbeständigt lager (om något)

Glimmertejp

Isolering

PVC-isoleringsmaterial

Fyllning (om någon)

Icke-hygroskopisk polypropen retikulerad fyllnadsrep

Kabelomslutningstejp (om någon)

Non-woven eller polypropen tejp

Metallskärmning (om någon)

Koppartejplindning eller koppartrådslindning

Inre mantel (om någon)

Präglad tejp av polypropen eller (polyvinylklorid eller polyeten) mantelmaterial

Isoleringshylsa (om någon)

Material av PVC eller polyeten

Pansar (om någon)

Rostfritt stålband eller aluminiumband eller aluminiumlegeringsband eller galvaniserat stålband eller rostfritt ståltråd eller aluminiumtråd eller aluminiumlegeringstråd eller galvaniserad ståltråd

Ytterhölje

Material av PVC eller polyeten

6-tråds kärnidentifiering

6.1 Identifiering av isoleringsfärg:

1-ledare kabel: gul eller grön eller röd eller blå eller gulgrön dubbelfärg eller enligt kundens krav.

2-ledarkabel: röd, blå; 3-ledarkabel: gul, grön, röd;

4-ledarkabel: gul, grön, röd, blå;

5-ledarkabel: gul, grön, röd, blå, gulgrön dubbelfärgad eller svart eller enligt kundens krav;

3 1 kärnkabel: gul, grön, röd, blå;

3 2-ledarkabel: gul, grön, röd, blå, gulgrön dubbelfärgad eller svart eller enligt kundens krav;

4 1-ledare: gul, grön, röd, blå, gul-grön dubbelfärgad eller svart eller enligt kundens krav.

Anmärkning 1: Gul, grön och röd används för huvudlinjekärnan, och blå används för neutrallinjekärnan.

6.2 Multi-core kabelisolering digital identifiering:

2-ledarkabel: 0, 1; 3-ledarkabel: 1, 2, 3; 4-ledarkabel: 0, 1, 2, 3;

4-ledarkabel: 0, 1, 2, 3, 4;

Anmärkning 2: Siffrorna ska vara vita eller enligt kundens krav, där 1, 2, 3 är för huvudkärnor, 0 är för neutral kärna, och i 5-ledarkablar hänvisar nummer 4 till ledare för speciella ändamål (inklusive jordledare).

7-Slida färg

Svart eller enligt kundens krav

8-Särskilda prestandakrav

Flamskyddande A/B/C-klass, brandbeständig, termitbeständig, gnagarbeständig, UV-beständig, oljebeständig, etc.

9- Kabelapplikationsegenskaper

9.1 Den maximala tillåtna långtidsmärktemperaturen för kabelledaren under normal drift är 70°C.

9.2 Under kortslutning (varaktighet inte överstiger 5 sekunder) är den högsta tillåtna temperaturen för kabelledaren 160°C.

9.3 Kabelinstallationstemperaturen bör inte vara lägre än 0 ℃

9.4 Minsta böjradie för kabelinstallation

9.4.1 Enkelkärnig, obepansrad kabel:

Den minsta kabelböjningsradien under installationen bör inte vara mindre än 20 gånger kabelns ytterdiameter.

Minsta kabelböjningsradie efter installation bör inte vara mindre än 15 gånger kabelns ytterdiameter.

9.4.2 Pansarkabel med enkel kärna:

Kabelns minsta böjradie under installationen: inte mindre än 15 gånger kabelns ytterdiameter;

Kabelns minsta böjradie efter installation: inte mindre än 12 gånger kabelns ytterdiameter.

9.4.3 Flerkärniga okarmade kablar:

Kabelns minsta böjradie under installationen: inte mindre än 15 gånger kabelns ytterdiameter;

Kabelns minsta böjradie efter installation: inte mindre än 12 gånger kabelns ytterdiameter.

9.4.4 Flerkärniga pansarkablar:

Kabelns minsta böjningsradie under installationen: inte mindre än 12 gånger kabelns ytterdiameter;

Kabelns minsta böjradie efter installation: inte mindre än 10 gånger kabelns ytterdiameter.

9,5-kabel används ofta i 0,6/1kV och 1,8/3kV kraftdistributionssystem. Kabeln är lämplig för fast installation både inomhus och utomhus, direkta nedgrävningsinstallationer, rörledningar, kabelrännor, ledningar och kabelgravar. Armerad kabel med metalltejp tål mekaniska krafter men inte betydande spänningar. Armerad kabel med metalltråd tål mekaniska krafter och betydande spänningar. Opansrad kabel tål inte spänning eller kompression.
