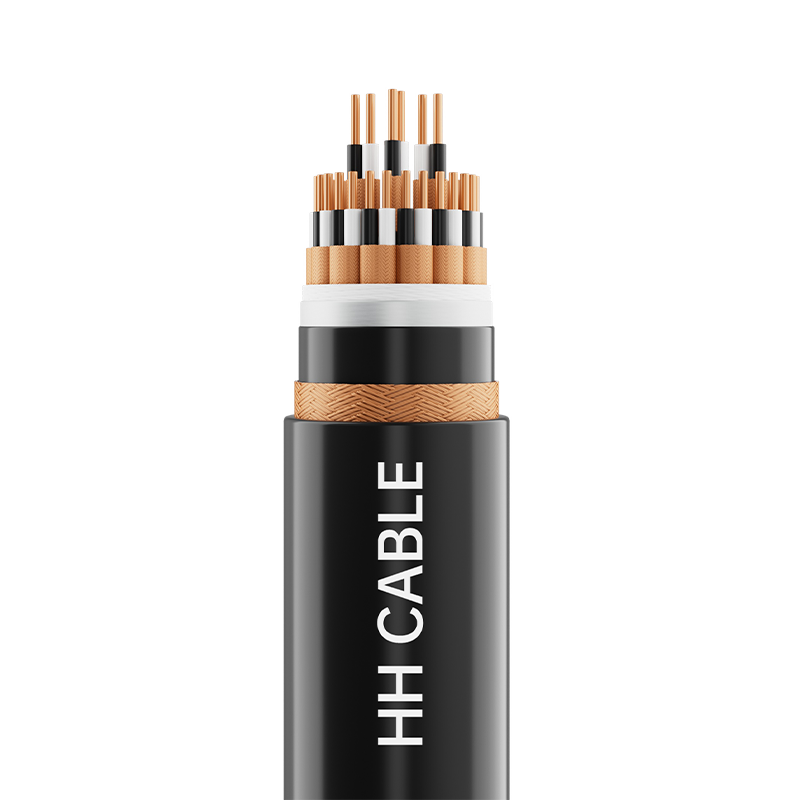

300-500V hög- och lågtemperaturbeständig dator- och instrumentkablar

Produktnamn: 300-500V hög- och lågtemperaturbeständig dator- och instrumentkablar

1-Implementation standards

TICW 6-2009

2-Produktmodell

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3, etc.

3- Spänningsnivå

300/500V

4-Produktspecifikationer

rutnät

Modell

Ledarens nominella tvärsnitt mm2

Cabling component structure

Lane Group

Treradig grupp

Fyrtrådsgrupp

Silikongummiisolering

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1–24

1–10

Fluoroplastisk isolering

0,5, 0,75, 1,0

1–19

1–10

—

1,5, 2,5

1–10

1–10

—

5- Kabelstruktur description

Cable structure

Materialbeskrivning

Konduktör

Klass 1 solid kopparledare eller Klass 2 rundtrådig kopparledare eller Klass 5 mjuk kopparledare

Fire-resistant layer (if any)

Glimmertejp

Isolering

Silikongummi eller fluorplastisoleringsmaterial

Twisted pair, group eller star twist tape (om tillgängligt)

Polyester tape or non-woven fabric

Individual shielding  (if any)

Koppartrådsfläta eller (koppartejp eller kopparplasttejp eller aluminiumplasttejp) omslag eller aluminiumplasttejplindning koppartrådsfläta kompositskärmning

Fyllning

Icke-hygroskopisk polypropen retikulerad fyllnadsrep

Kabelomslutningstejp

Non-woven fabric or polyester tape

Overall shielding (if any)

Koppartrådsfläta eller (koppartejp eller kopparplasttejp eller aluminiumplasttejp) omslag eller aluminiumplasttejplindning koppartrådsfläta kompositskärmning

Ytterhölje

Silicone rubber or fluoroplastic sheath material

6-Wire core identification

Kabelkomponenter identifieras genom isoleringsfärgning och olika färger används för att särskilja trådarna inom paren (grupperna). Olika färgspektra, färgband eller siffror kan användas för att särskilja och identifiera trådgrupperna, eller enligt kundens önskemål.

7-Höljefärg

Black or as per customer's requirement

8-Särskilda prestandakrav

Flamskyddsmedel A/B/C-klass, hög- och lågtemperaturbeständighet, etc.

9- Kabelapplikationsegenskaper

9.1 Den maximala tillåtna märktemperaturen under lång tid för kabelledaren under normal drift:

Silikongummiisolering: 180℃; Fluoroplastic insulation: 200℃.

9.2 Temperaturen på kabelinstallationen bör inte vara lägre än -20 ℃

9.3 Minsta böjradie för kabelinstallation:

För icke-armerade kablar eller koppartrådsflätade skärmade flexibla kablar: böjradien ska inte vara mindre än 6 gånger kabelns ytterdiameter;

Kablar med koppartejp, koppar-plasttejp eller aluminium-plasttejpskärmning:

Böjradien ska inte vara mindre än 12 gånger kabelns ytterdiameter.

9.4 Denna kabel används ofta i industriell automationsinstrumentering och kontrollsystem (ICS), distribuerade styrsystem (DCS) och programmerbara logiska styrenheter (PLC) som arbetar i hög- eller lågtemperaturmiljöer med en märkspänning på 300/500V. Som en förbindelselinje mellan elektroniska datorer, industriella automationsinstrument, sensorer och ställdon, möjliggör den automatisk styrning av analoga och digitala signalsystem såsom detektering, styrning, larm och förregling, och sänder analoga och digitala signaler såsom detektering, styrning, förregling och alarmering av processvariabler i produktionsutrustning. Den uppvisar utmärkt motstånd mot magnetfältstörningar, elektrostatiska störningar och insekts- och fågelskador. Den kan installeras inomhus eller utomhus, direkt nedgrävd, eller i kabelkanaler och diken.
