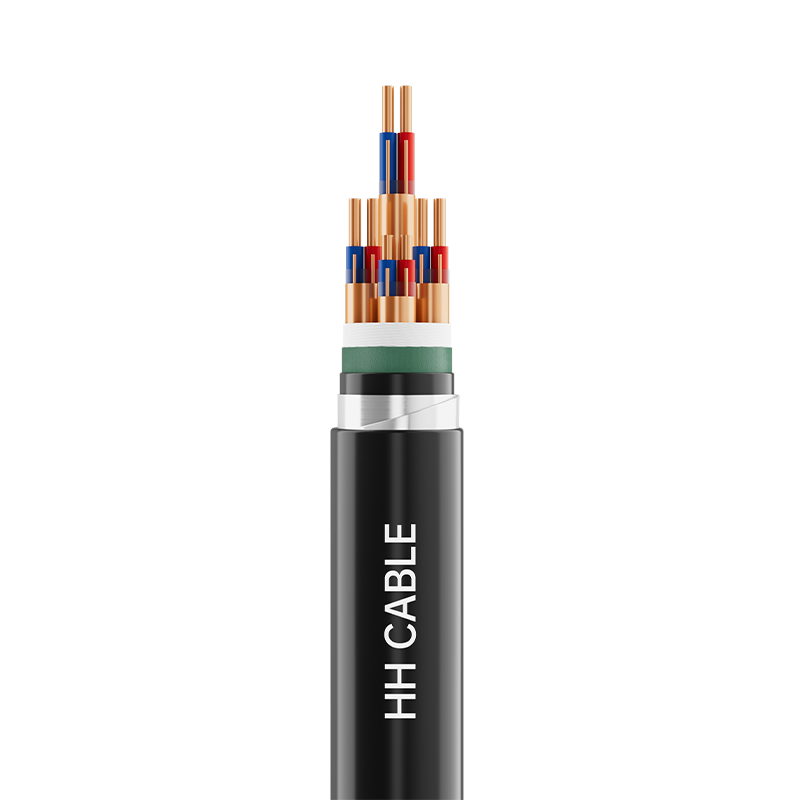

300-500V dator- och instrumentkablar

Produktnamn: 300-500V dator- och instrumentkablar

1-Implementeringsstandarder

TICW 6-2009, BS5308

2-Produktmodell

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, etc.

3- Spänningsnivå

300/500V

4-Produktspecifikationer

rutnät

Modell

Ledarens nominella tvärsnitt mm2

Kabelkomponentstruktur

Lane Group

Treradig grupp

Fyrtrådsgrupp

Polyetenisolering, polyvinylkloridisolering, tvärbunden polyetenisolering, halogenfri lågrökande polyolefinisolering

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1–24

1–10

Silikongummiisolering

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1–24

1–10

Fluoroplastisk isolering

0,5, 0,75, 1,0

1–19

1–10

—

1,5, 2,5

1–10

1–10

—

5- Kabelstrukturbeskrivning

Kabelstruktur

Materialbeskrivning

Konduktör

Klass 1 solid kopparledare eller Klass 2 rundtrådig kopparledare eller Klass 5 mjuk kopparledare

Brandbeständigt lager (om något)

Glimmertejp

Isolering

Polyvinylklorid eller polyeten eller tvärbunden polyeten eller halogenfri lågrökande polyolefin

Twisted pair, group eller star twist tape (om tillgängligt)

Polyestertejp eller fiberduk

Individuell skärmning (om någon)

Koppartrådsfläta eller (koppartejp eller kopparplasttejp eller aluminiumplasttejp) omslag eller aluminiumplasttejp och koppartrådsfläta kompositskärmning

Fyllning

Icke-hygroskopisk polypropen retikulerad fyllnadsrep

Kabellindningstejp

Fibertyg eller polyestertejp

Övergripande skärmning (om någon)

Koppartrådsfläta eller (koppartejp eller kopparplasttejp eller aluminiumplasttejp) omslag eller aluminiumplasttejp och kompositskärmning av koppartråd

Inre mantel eller isoleringshylsa (om någon)

Polyvinylklorid (PVC), polyeten (PE) eller halogenfri lågrökande polyolefinhölje

Pansar (om någon)

Galvaniserat stålband eller galvaniserat ståltråd

Ytterhölje

Polyvinylklorid eller polyeten eller halogenfri lågrökande polyolefin

6-tråds kärnidentifiering

Kabelkomponenter identifieras genom isoleringsfärgning och olika färger används för att särskilja trådarna inom paren (grupperna). Olika färgspektra, färgband eller siffror kan användas för att särskilja och identifiera trådgrupperna, eller enligt kundens önskemål.

7-Höljefärg

Svart eller enligt kundens krav

8-Särskilda prestandakrav

Flamskyddsmedel A/B/C-klass, brandbeständig, låg rök- och halogenfri, termitsäker, gnagarsäker, UV-beständig, mineraloljebeständig, etc.

9- Kabelapplikationsegenskaper

9.1 Den maximala tillåtna märktemperaturen under lång tid för kabelledaren under normal drift:

PVC-isolering, polyetenisolering, lågrökhalogenfri polyolefinisolering: 70°C; tvärbunden polyetenisolering: 90°C.

9.2 Kabelinstallationstemperaturen bör inte vara lägre än 0 ℃

9.3 Minsta böjradie för kabelinstallation:

För icke-armerade kablar eller koppartrådsflätade skärmade flexibla kablar: böjradien ska inte vara mindre än 6 gånger kabelns ytterdiameter;

Kablar med koppartejp eller koppar-plasttejpskärm eller aluminiumplasttejpsköld eller ståltejppansar eller ståltrådspansar:

Böjradien ska inte vara mindre än 12 gånger kabelns ytterdiameter.

9.4 Denna kabel används i stor utsträckning i instrumentering och styrsystem för industriell automation (ICS), distribuerade styrsystem (DCS) och programmerbara logiska styrenheter (PLC) med en märkspänning på 300/500V. Som en förbindelselinje mellan elektroniska datorer, industriella automationsinstrument, sensorer och ställdon, möjliggör den automatisk styrning av analoga och digitala signalsystem såsom detektering, styrning, larm och förregling, och sänder analoga och digitala signaler såsom detektering, styrning, förregling och larm för processvariabler i produktionsutrustning. Den har utmärkt motstånd mot magnetfältstörningar, elektrostatiska störningar och är resistent mot insekts- och fågelskador. Den kan installeras inomhus, utomhus, direkt nedgrävd eller i kabelkanaler och diken.
