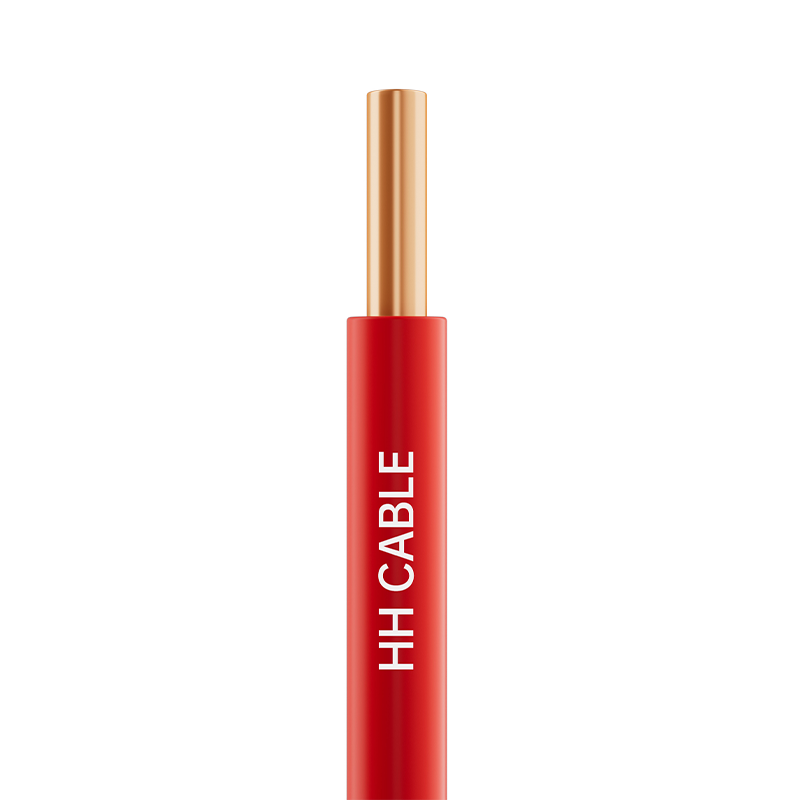

450-750V och under PVC-isolerade kablar, ledningar och sladdar

Produktnamn: 450-750V och lägre PVC-isolerade kablar, ledningar och sladdar

1-Implementeringsstandarder

GB/T5023-2008, JB/T8734-2016

2-Produktmodellll

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, etc.

3- Spänningsnivå

450/750V, 300/500V, 300/300V

4-Specifikationskategori

Spänningsnivå

model

Specifikation

450/750V

60227 IEC 01(BV)

1,5 mm 2 ~ 400 mm 2

BLV

2,5 mm 2 ~ 400 mm 2

60227 IEC 0 2 (RV)

1,5 mm2–240 mm2

BVR

2,5 mm2–185 mm2

300/500V

60227 IEC 05(BV)

0,5 mm2–1,0 mm2

BV

0,75 mm2–1,0 mm2

60227 IEC 06(RV)

0,5 mm2–1,0 mm2

300/500V

BVV

0,75 mm2–185 mm2

BLVV

2,5 mm2–185 mm2

Spänningsnivå

model

Antal kärnor

Specifikation

300/500V

BVVB

2-3

0,75 mm 2 ~ 10 mm 2

BLVVB

2-3

2,5 mm 2 ~ 10 mm 2

300/500V

60227 IEC 53 ( RV V)

2-5

0,75 mm 2 ~ 2,5 mm 2

300/500V

RV V

2

1,5 mm 2 ~ 6 mm 2

3-5

4 mm 2 ~ 6 mm 2

6–37

0,5 mm 2 ~ 2,5 mm 2

300/300V

60227 IEC 52 ( RV V)

2-3

0,5 mm 2 ~ 0,75 mm 2

300/300V

RVS

2

0,5 mm 2 ~ 4 mm 2

5- Kabelstrukturbeskrivning

Kabelstruktur

Materialbeskrivning

Konduktör

Runda kompakterade eller icke-komprimerade (koppar eller aluminium eller aluminiumlegering) ledare, kopparledare - Klass 1, Klass 2, Klass 5; aluminiumledare - Klass 1, Klass 2

Brandbeständigt lager (om något)

Glimmertejp

Isolering

PVC-isoleringsmaterial

Fyllning (om någon)

Icke-hygroskopisk polypropen retikulerad fyllnadsrep

Kabelomslutningstejp (om någon)

Fibertyg eller polyestertejp

Ytterhölje (om någon)

PVC-mantelmassa

6-tråds kärnidentifiering

6.1 Identifiering av isoleringsfärg:

6.1.1 När färgad isolering används för identifiering av isolerade trådkärnor, får varje isolerad trådkärna endast använda en färg, förutom den grön/gula kombinationsfärgen.

6.1.2 Färgerna på isoleringskärnorna för flertrådskabel kan inte vara gröna och gula, vilket inte är kombinerade färger.

6.1.2 För gröna/gula isolerade trådkärnor ska en färg täcka minst 30 % och inte mer än 70 % av ytan på den isolerade trådkärnan, och den andra färgen ska täcka resten och vara konsekvent genomgående.

6.1.4 Det föredragna färgspektrumet för isoleringsfärgning av kablar med fem kärnor eller färre är följande:

1 kärna och 2 kärnor: ingen preferens för färgspektrum;

3 kärnor: grön/gul, blå, brun eller brun, svart, grå;

4 kärnor: grön/gul, brun, svart, grå eller blå, brun, svart, grå;

5-kärnig: grön/gul, blå, brun, svart, grå eller blå, brun, svart, grå, svart.

6.1.5 När det finns särskilda krav på kromatografi kan utbuds- och efterfrågeparterna förhandla och bestämma enligt kundens önskemål.

6.2 Isolering digital identifiering:

6.2.1 Kablar med sex eller fler kärnor ska identifieras med siffror. Isoleringen ska vara av samma färg och ordnas numeriskt i naturlig ordning från det inre skiktet till det yttre skiktet med början på den isolerade kärnan nr 1 (svart isolering med vit bokstäver rekommenderas), förutom den grön/gula isolerade kärnan (om sådan finns).

6.2.2 När tecknet består av ett enda nummer ska en horisontell linje läggas till under numret. När tecknet består av två siffror ska de placeras vertikalt och en horisontell linje ska läggas under det senare numret. Intervallet di mellan två intilliggande grupper av siffror bör inte vara större än 50 mm. Arrangemanget av de digitala identifieringsskyltarna visas i figuren nedan:

7-Slida färg

Vit, svart eller enligt kundens önskemål

8-Särskilda prestandakrav

Flamskyddande A/B/C-klass, brandbeständig, termitbeständig, gnagarbeständig, UV-beständig, lågtemperaturbeständig, mineraloljebeständig, etc.

9- Kabelapplikationsegenskaper

9.1 Den maximala tillåtna långtidsmärktemperaturen för kabelledaren under normal drift är 70°C.

9.2 Den högsta tillåtna temperaturen för kabelledaren under kortslutning (varaktighet inte överstiger 5 sekunder) är 160 ℃.

9.3 Kabelinstallationstemperaturen bör inte vara lägre än 0 ℃

9.4 Minsta böjradie för kabelinstallation:

Minsta böjradie för kablar med en ytterdiameter mindre än 25 mm: inte mindre än 4 gånger kabelns ytterdiameter;

Minsta böjradie för kablar med en ytterdiameter större än eller lika med 25 mm: inte mindre än 6 gånger kabelns ytterdiameter.

9.5 Denna serie av PVC-isolerade ledningar och kablar har en maximal spänningsklass på 450/750V och används i stor utsträckning i bostäder, kommersiella och industriella miljöer för elektrisk belysning och interna ledningar, hushållsapparater, elektrisk utrustning, instrumentering, kontrollutrustning, elektronisk utrustning och automatiska enheter. Installationsmetoder inkluderar fasta ledningar, inomhus eller utomhus, eller inbäddade i ledningar eller liknande slutna system.
