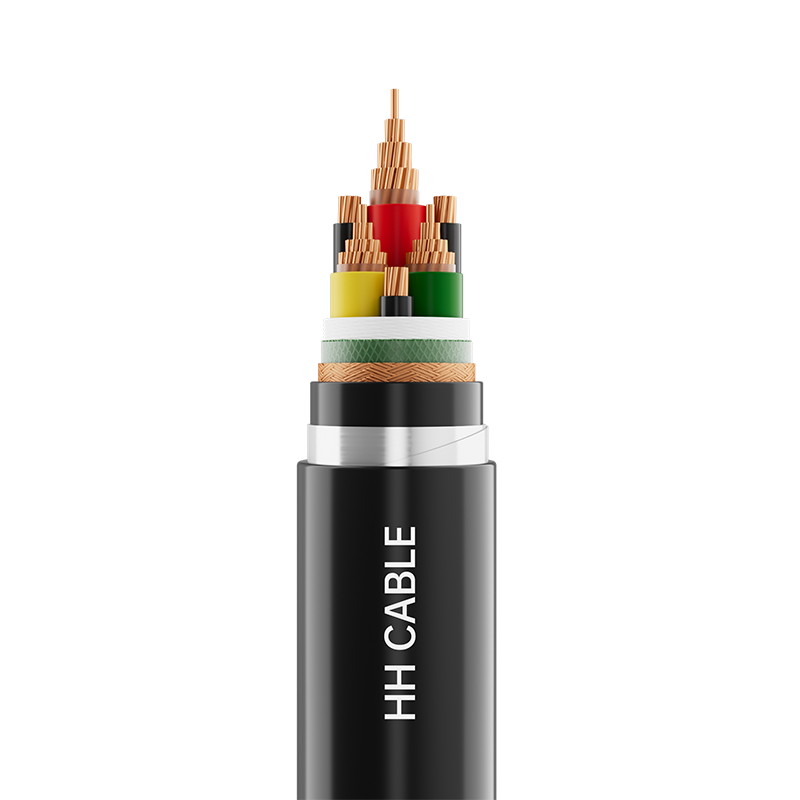

Märkspänning 1kV strömkabel med variabel frekvens

Produktnamn: Märkspänning 1kV strömkabel med variabel frekvens

1-Implementeringsstandarder

Q/320282DJD009-2025

2-Produktmodell

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, etc.

3- Spänningsnivå

0,6/1kV

4-Produktspecifikationer

Antal kärnor

Specifikation

Antal kärnor

Specifikation

Huvudlinje kärna

Neutral kärna

Huvudlinje kärna

Neutral kärna

3 3

4 mm 2

1(0,75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1,5(1) mm 2

95 mm 2

16 mm 2

10 mm 2

2,5(1,5) mm 2

120 mm 2

25 mm 2

16 mm 2

4(2,5) mm 2

150 mm 2

35（25）mm 2

25 mm 2

6（4）mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Antal kärnor

Specifikation

3

1,5 mm 2 ~ 300 mm 2

5- Kabelstrukturbeskrivning

Kabelstruktur

Materialbeskrivning

Konduktör

Runda komprimerade eller icke komprimerade kopparledare, kopparledare - Klass 1, Klass 2, Klass 5;

Brandbeständigt lager (om något)

Glimmertejp

Isolering

Polyvinylkloridisolering, tvärbunden polyetenisolering eller silikongummi

Fyllning

Icke-hygroskopiskt fyllningsrep av polypropennät

Kabellindningstejp

Non-woven eller polypropen tejp

Metallskärmning

Koppartrådsflätning eller löst lindad koppartråd eller (koppartejp eller kopparplasttejp eller aluminiumplasttejp) omslag

Inre mantel (om någon)

Präglad tejp av polypropen eller (silikongummi eller polyvinylklorid eller polyeten eller halogenfritt lågrökande flamskydd) mantelmaterial

Isoleringshylsa (om någon)

Polyvinylklorid eller polyeten eller halogenfritt lågrökande flamskyddsmaterial eller silikongummi

Pansar (om någon)

Galvaniserat stålband eller galvaniserad ståltråd eller flätad galvaniserad ståltråd

Ytterhölje

Polyvinylklorid eller polyeten eller halogenfritt lågrökande flamskyddsmaterial eller silikongummi

6-tråds kärnidentifiering

6.1 Isoleringsfärgning eller identifiering av färgband:

3-ledarkabel: gul, grön, röd eller enligt kundens krav;

3 3-ledarkabel: 3 huvudkärnor: gul, grön, röd eller enligt kundens krav, 3 neutrala kärnor: gulgrön eller svart eller enligt kundens krav.

Obs: Tvärbunden polyetenisolering kan särskiljas genom färgband eller isoleringsfärgning.

6.2 Multi-core kabelisolering digital identifiering:

3-ledarkabel: 1, 2, 3 eller enligt kundens krav;

3 3-ledarkabel: 3 huvudkärnor: 1, 2, 3 eller enligt kundens krav, 3 neutrala kärnor: 0 eller enligt kundens krav.

7-Slida färg

Svart eller enligt kundens krav

8-Särskilda prestandakrav

Flamskyddande A/B/C-klass, brandbeständig, termitbeständig, gnagarbeständig, UV-beständig, oljebeständig, slitstark, högtemperaturbeständig, etc.

9- Kabelapplikationsegenskaper

9.1 Den maximala tillåtna märktemperaturen under lång tid för kabelledaren under normal drift:

PVC-isolering: 70 ℃; XLPE-isolering: 90 ℃; Silikongummiisolering: 180℃.

9.2 Den högsta tillåtna temperaturen för kabelledaren under kortslutning (varaktighet inte överstiger 5 sekunder) är: polyvinylkloridisolering: 160°C; tvärbunden polyetenisolering: 250°C; silikongummiisolering: 350°C.

9.3 Kabelinstallationstemperaturen bör inte vara lägre än 0 ℃

9.4 Minsta böjradie för kabelinstallation:

9.4.1 Enkelkärnig, obepansrad kabel:

Kabelns minsta böjradie under installationen: inte mindre än 20 gånger kabelns yttre diameter;

Kabelns minsta böjradie efter installation: inte mindre än 15 gånger kabelns ytterdiameter.

9.4.2 Pansarkabel med enkel kärna:

Kabelns minsta böjradie under installationen: inte mindre än 15 gånger kabelns ytterdiameter;

Kabelns minsta böjradie efter installation: inte mindre än 12 gånger kabelns ytterdiameter.

9.4.3 Flerkärniga okarmade kablar:

Kabelns minsta böjradie under installationen: inte mindre än 15 gånger kabelns ytterdiameter;

Kabelns minsta böjradie efter installation: inte mindre än 12 gånger kabelns ytterdiameter.

9.4.4 Flerkärniga pansarkablar:

Kabelns minsta böjningsradie under installationen: inte mindre än 12 gånger kabelns ytterdiameter;

Kabelns minsta böjradie efter installation: inte mindre än 10 gånger kabelns ytterdiameter.

9.5-kabel används ofta i kraftsystem som matchar motorer med variabel frekvens på 0,6/1kV och lägre, vilket uppnår effektiv och stabil kraftöverföring och kontroll. Dess utmärkta skärmning, anti-interferensegenskaper och anpassningsförmåga till höga frekvenser säkerställer säker och stabil drift av motorer med variabel frekvens i komplexa elektromagnetiska miljöer.
